磁翻板液位計
——
UHZ系列磁翻板液位計
是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫，真空到高壓等各種環境。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料以及不銹鋼內襯四氟材質。其中ABS、PP-R、不銹鋼內襯四氟材質適用于酸、堿等腐蝕性介質，是石油、化工等工業部門的液位測量產品。
技術指標
1.量 程：500～5000mm（超過5000mm特殊訂貨）
2.介質條件：溫 度-40～300℃
壓 力：0.6～6.4 MPa
密 度：側裝≥0.6 g/c㎡頂裝≥0.76g/c㎡
4.輸 出：上、下開關輸出，電遠傳連續顯示， 4～20mA輸出

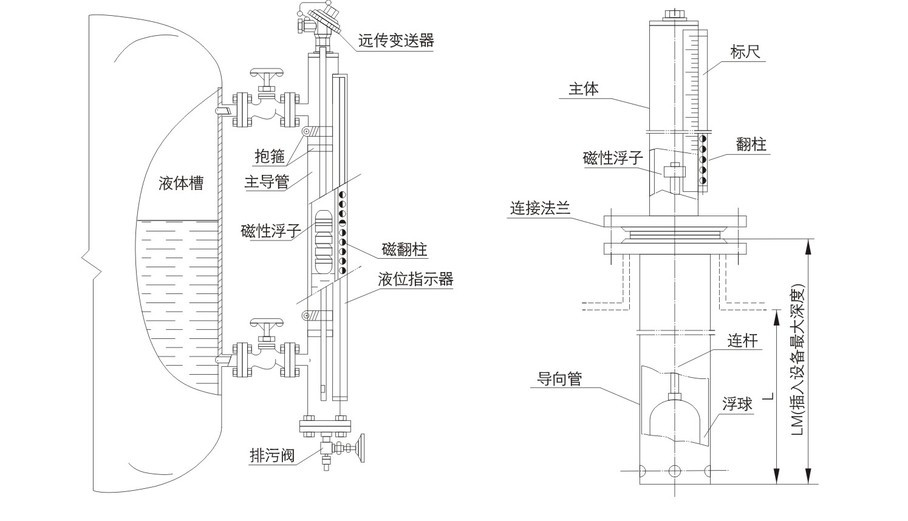

5.安裝方式：側裝和頂裝兩種形式
6.主體材質：不銹鋼、不銹鋼襯四氟、ABS、PPR材質
產品特點
1.測量范圍大，讀數直觀清晰。
2.密封結合面少，不易滲漏,安全可靠。
3.指示部分與被測介質完全隔離。
4.易于安裝、維修方便。
安裝要求
1.液位計必須垂直安裝，偏差≤3mm。
2.液位計測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
3.筒體保持100mm距離內不能有吸磁性材料。
4.浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。
5.仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
6.保溫型液位計除按以上要求安裝外，還必須連接冷卻或加熱系統。
7.地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。
